YTSM01 百兆(100M）系列單多模光纖轉換器
- 產品型號：YTSM01
- 產品特性：光纖帶寬為100M系列；
- 產品功能：提供1路單模光接口和一路多模光接口 ；
- 產品規格：多模傳輸距離2KM，單模按具體要求配置，最遠可傳120KM。
單/多模光纖中繼器簡介
YTFSM系列光纖單多模光纖轉換器可以實現不同模式光纖之間的交叉連接，光信號的再生和傳輸距離的延伸?？蔀閷拵＞W、光纖城域寬帶網的信息傳輸提供高性能的硬件支持。廣泛應用于包括PABX，Ethernet，Token Ring，F(xiàn)DDI，ATM&SONET（OC1&OC3）的局域網和電信系統中多模與單模光纖模式之間的轉換， 通過設備本身提供的狀態指示燈，用戶可實時監測設備當前的工作狀態。

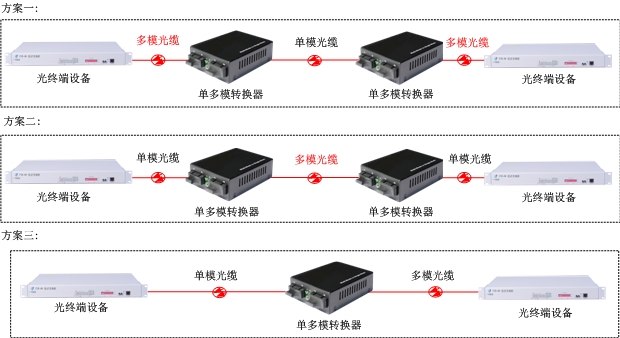

單/多模光纖中繼器方案圖
產品簡介
YTFSM01 100M系列光纖單多模光纖轉換器可以實現不同模式光纖之間的交叉連接，光信號的再生和傳輸距離的延伸?？蔀閷拵＞W、光纖城域寬帶網的信息傳輸提供高性能的硬件支持。廣泛應用于包括PABX，Ethernet，Token Ring，F(xiàn)DDI，ATM&SONET（OC1&OC3）的局域網和電信系統中多模與單模光纖模式之間的轉換， 通過設備本身提供的狀態指示燈，用戶可實時監測設備當前的工作狀態。
產品特點
◆ 光纖帶寬為100M系列；
◆ 提供1路單模光接口和一路多模光接口 ；
◆ 多模傳輸距離2KM，單模按具體要求配置，最遠可傳120KM；
◆ 光口默認SC,可定做FC或ST口；
◆ 功耗：不大于5W/系統；
◆ 工作溫度：0℃～50℃；
◆ 工作溫度：-40℃～80℃（工業級）；
◆ 相對濕度：≤90%（25℃）；
◆ 適應多種電源環境；
◆ 以太網接口為RJ45；
◆ 網管型的可統一網管。
◆ 提供1路單模光接口和一路多模光接口 ；
◆ 多模傳輸距離2KM，單模按具體要求配置，最遠可傳120KM；
◆ 光口默認SC,可定做FC或ST口；
◆ 功耗：不大于5W/系統；
◆ 工作溫度：0℃～50℃；
◆ 工作溫度：-40℃～80℃（工業級）；
◆ 相對濕度：≤90%（25℃）；
◆ 適應多種電源環境；
◆ 以太網接口為RJ45；
◆ 網管型的可統一網管。
產品應用圖
技術參數
設備型號規格
光接口
工作環境
工作環境溫度：0 ～ 50 ℃；
工作環境溫度：-20℃～60℃(工業級)
儲存環境溫度：- 40 ～ 70 ℃；
環境濕度 ：5%－90%
電磁干擾標準：FCC Part 15 Class A，CE
供電條件
電源：有外置、內置電源兩種類型： AC100~265V ; DC5V,1A 開關電源；
外形尺寸
電源外置式 70 × 26 × 93mm ；內置式 120 × 30 × 140mm 。
|
名稱
|
型號
|
描述
|
|
100M單多模轉換器
|
YTFSM01-A
|
多模850nm光波段轉換單模1310nm光波段
|
|
YTFSM01-B
|
多模850nm光波段轉換單模1550nm光波段
|
|
|
YTFSM01-C
|
多模1310nm光波段轉換單模1310nm光波段
|
|
|
YTFSM01-D
|
多模1310nm光波段轉換單模1550nm光波段
|
|
光纖口類型
|
多模
|
單模20/25
|
單模40
|
單模60
|
單模80
|
單模100
|
單模120
|
|
接口
|
SC/ST
|
SC
|
SC
|
SC
|
SC
|
SC
|
SC
|
|
中心波長
|
850/1310
|
1310
|
1310
|
1310
|
1550nm
|
1550nm
|
1550nm
|
|
傳輸距離
|
2KM
|
20/25KM
|
40KM
|
60KM
|
80KM
|
100KM
|
120KM
|
|
最小發送功率
|
-20dBm
|
-18dBm
|
-10dBm
|
-5dBm
|
-5dBm
|
-3dBm
|
0dBm
|
|
最大發送功率
|
-12dBm
|
-8dBm
|
-3dBm
|
0dBm
|
-3dBm
|
0dBm
|
3dBm
|
|
接收靈敏度
|
≤-30dBm
|
≤-32dBm
|
≤-33dBm
|
≤-36dBm
|
≤-35dBm
|
≤-36dBm
|
≤-38dBm
|
|
允許連接損耗
|
10dBm
|
14dBm
|
23dBm
|
31dBm
|
27dBm
|
31dBm
|
35dBm
|
工作環境
工作環境溫度：0 ～ 50 ℃；
工作環境溫度：-20℃～60℃(工業級)
儲存環境溫度：- 40 ～ 70 ℃；
環境濕度 ：5%－90%
電磁干擾標準：FCC Part 15 Class A，CE
供電條件
電源：有外置、內置電源兩種類型： AC100~265V ; DC5V,1A 開關電源；
外形尺寸
電源外置式 70 × 26 × 93mm ；內置式 120 × 30 × 140mm 。
