液晶顯示雙備份監控器簡介

由本公司自行開發、研制生產出的雙備份控制系統，很好地解決了單一控制單元系統中，由于控制單元出現故障而導致整個系統不能正常工作的問題，大大降低了系統的故障停機時間。更好地滿足了廣大用戶對高可靠性和安全性逆變器要求。液晶顯示器直觀地反映出系統的工作電壓、工作電流、工作狀態和故障狀態，使操作更加簡單和可靠。也使維修更為快捷。

本控制系統的控制板不分主次,自由競爭,自由切換,互為備份.上電時,由競爭到的控制板工作，其工作指示燈變亮.在系統發生故障時，自動轉到另一控制板工作。在轉換過程中，逆變輸出無任何變化，真正做到了零切換。也可使用手動切換按鈕，在兩控制板間反復切換。使任何一個控制板退出工作都不會影響到系統的工作?？蓮V泛應用于通信、電力、國防、航空航天、太陽能應用、金融、保險、工商、稅務及大型企業的信息系統.

液晶顯示雙備份監控器外觀及尺寸圖:

液晶顯示雙備份監控器前面板介紹::

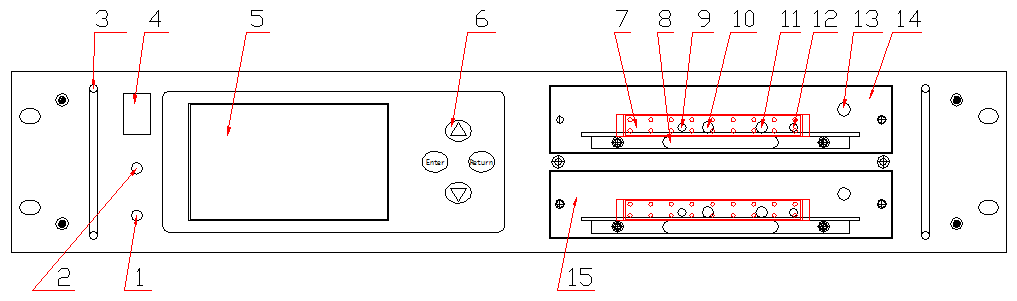

液晶顯示雙備份監控器面板布置示意圖:

 液晶顯示雙備份監控器后板布置示意圖:

        輸入、輸出接線端子

從左到右依次為:交流輸出N,交流輸出L,逆變輸入L,逆變輸入N,市電輸入N,市電輸入L.

干接點端子

干接點輸出口，從左到右為：常閉1，公共1，常開1，常閉2，公共2，常開，常閉3，公

共3，常開3，常閉4，公共4，常開4.

接口定義如下：

a:直流故障  常閉1－公共1，正常：斷開,故障：閉合；公共1－常開1，正常：閉合,

故障：斷開。

直流故障指示直流輸入的狀態,直流輸入正常表示直流輸入電壓在正常范圍內；

直流輸入故障表示直流輸入電壓在正常范圍之外。

b:逆變故障  常閉2－公共2，正常：斷開,故障：閉合；公共2－常開2， 正常：閉合,

故障：斷開。

逆變故障指示逆變輸出的狀態,逆變正常表示逆變輸出電壓或頻率在正常范圍內;

逆變故障表示逆變輸出電壓或頻率在正常范圍之外。

c:市電故障  常閉3－公共3，正常：斷開,故障：閉合； 公共3－常開3， 正常：閉合,

故障：斷開。

市電故障指示市電輸入的狀態,市電正常表示市電輸入電壓或頻率在正常范圍內;

市電故障表示市電輸入電壓或頻率在正常范圍之外。

d:旁路供電  常閉4－公共4，逆變供電：斷開,市電供電：閉合；公共4－常開4， 逆

變供電：閉合,市電供電：斷開。

旁路供電指示逆變器的供電方式，當控制板上市電與逆變選擇開關打到市電UTIL位置時，輸出為旁路市電。

級連口

各個并聯單元的控制信號接口（由控制器給出）。

 RS232/RS485通訊接口

此接口用于與上位機通訊.通過此口與遠程計算機相連,便可遠程實時監控本系統.

本機兼容RS232及RS485通訊.

RS485內部通訊接口

用于與各逆變模塊間的通訊.及時了解各個逆變模塊的工作狀態.以便更好地維護.另處當系統擴容時,只需增加逆變模塊的數量,而無需更改軟件,系統便能自動識別模塊個數,自動增加系統的保護值.而且當系統中有個別逆變模塊損壞時,系統也能自動減小保護值,從而保護模塊不致因長期過載而損壞.從而增強系統的可靠性.電力逆變模塊暫無此功能。
