YT-X01R 卡式接口轉換器 E1/V.35
- 產品型號：YT-X01R
- 產品特性：設備提供1路n×64K V.35接口（n = 1-32）
- 產品功能：提供1個管理接口，可實現集中監控，成幀時可管理、控制遠端，并支持系統升級
- 產品規格：傳輸通道：E1接口
轉換器（E1/V.35）
轉換器（E1/V.35）簡介
YT-X01型E1/V.35接口轉換器（接口轉換器）是一種通過E1傳輸信道進行V.35信號的互連的設備，它可以實現多種速率的V.35信號與E1通道之間的轉換。
YT-X01型E1/V.35接口轉換器支持成幀與非成幀方式的E1接口；成幀方式的E1 接口支持 N×64Kb/s（N=1-31）的V.35速率，非成幀方式的E1接口支持的V.35速率有2048Kb/s。
YT-X01型E1/V.35接口轉換器支持成幀與非成幀方式的E1接口；成幀方式的E1 接口支持 N×64Kb/s（N=1-31）的V.35速率，非成幀方式的E1接口支持的V.35速率有2048Kb/s。

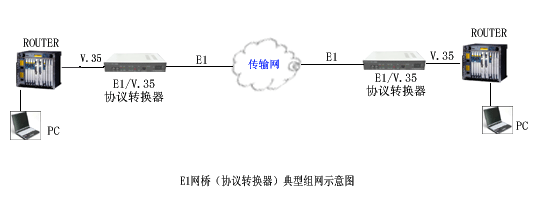

轉換器（E1/V.35）方案圖
產品簡介
YT-X01R型E1/V.35卡式接口轉換器是一種通過E1傳輸信道進行V.35信號的互連的設備，它可以實現多種速率的V.35信號與E1通道之間的轉換。
YT-X01R型E1/V.35卡式接口轉換器支持成幀與非成幀方式的E1接口；成幀方式的E1 接口支持 N×64Kb/s（N=1-31）的V.35速率，非成幀方式的E1接口支持的V.35速率有2048Kb/s。
YT-X01R型E1/V.35卡式接口轉換器支持成幀與非成幀方式的E1接口；成幀方式的E1 接口支持 N×64Kb/s（N=1-31）的V.35速率，非成幀方式的E1接口支持的V.35速率有2048Kb/s。
產品特點
◆設備提供1路n×64K V.35接口（n = 1-32）；
◆提供1個E1數字口，阻抗75Ω/120Ω；
◆提供1個管理接口，可實現集中監控，成幀時可管理、控制遠端，并支持系統升級；
◆V.35接口提供7種時鐘模式（DCE：本地、恢復、外部輸入；DTE：發RC收TC、發RC收RC、發TC收TC、發TC收RC),適應目前市場上
所有V.35接口時鐘模式要求；
◆V.35的接口時鐘模式、相位、時隙選擇功能可通過網管軟件或撥碼設置；
◆提供1組用于本端、遠端設備維護測試控制開關；
◆采用大規模芯片，電路簡單，功耗低，可靠性高；
◆適應多種電源環境，+24VDC、-24VDC、±24VDC、-48VDC或220VAC；
◆體積小，重量輕，工作穩定可靠，安裝方便。
◆提供1個E1數字口，阻抗75Ω/120Ω；
◆提供1個管理接口，可實現集中監控，成幀時可管理、控制遠端，并支持系統升級；
◆V.35接口提供7種時鐘模式（DCE：本地、恢復、外部輸入；DTE：發RC收TC、發RC收RC、發TC收TC、發TC收RC),適應目前市場上
所有V.35接口時鐘模式要求；
◆V.35的接口時鐘模式、相位、時隙選擇功能可通過網管軟件或撥碼設置；
◆提供1組用于本端、遠端設備維護測試控制開關；
◆采用大規模芯片，電路簡單，功耗低，可靠性高；
◆適應多種電源環境，+24VDC、-24VDC、±24VDC、-48VDC或220VAC；
◆體積小，重量輕，工作穩定可靠，安裝方便。
產品應用圖
技術參數
E1接口電氣特性
標稱速率：2048Kbps，容差±50ppm；
接口碼型：HDB3；
接口阻抗：75歐姆（非平衡）或120歐姆（平衡）；
數字接口電氣特性：符合ITU-T G.703建議
抖動轉移特性：符合ITU-T G.823建議
輸入抖動容限：符合ITU-T G.823建議
輸出抖動：符合ITU-T G.823建議
電平：±2.37V±10%或±3.00V±10%
接口連接器為：RJ45或BNC同軸
V.35接口電氣特性
接口速率：無流量控制
接口連接器：DB25孔座
工作方式：DCE、DTE可選
管理接口及擴展串口特性
接口方式: RS-232
接口電平：RS-232電平
接口連接器：RJ-45
管理口波特率：57600bit/s
擴展串口最大波特率：19200bit/s
工作環境
環境溫度：0℃~45℃
相對濕度：≤90%（35℃時）
大氣壓力：86~106Kpa
供電條件
直流供電電壓：-48VDC，容差范圍 -36V~-72V
供電電源紋波：≤240mVp-p
直流+24V、-24V、±24V機種：+24 V±15％、-24 V±15％
交流供電電壓：220VAC±20%，50HZ
功耗：≤ 10W
外形尺寸
與專用機架YTJJ-16配合使用
標稱速率：2048Kbps，容差±50ppm；
接口碼型：HDB3；
接口阻抗：75歐姆（非平衡）或120歐姆（平衡）；
數字接口電氣特性：符合ITU-T G.703建議
抖動轉移特性：符合ITU-T G.823建議
輸入抖動容限：符合ITU-T G.823建議
輸出抖動：符合ITU-T G.823建議
電平：±2.37V±10%或±3.00V±10%
接口連接器為：RJ45或BNC同軸
V.35接口電氣特性
接口速率：無流量控制
接口連接器：DB25孔座
工作方式：DCE、DTE可選
管理接口及擴展串口特性
接口方式: RS-232
接口電平：RS-232電平
接口連接器：RJ-45
管理口波特率：57600bit/s
擴展串口最大波特率：19200bit/s
工作環境
環境溫度：0℃~45℃
相對濕度：≤90%（35℃時）
大氣壓力：86~106Kpa
供電條件
直流供電電壓：-48VDC，容差范圍 -36V~-72V
供電電源紋波：≤240mVp-p
直流+24V、-24V、±24V機種：+24 V±15％、-24 V±15％
交流供電電壓：220VAC±20%，50HZ
功耗：≤ 10W
外形尺寸
與專用機架YTJJ-16配合使用
