8路同軸高清視頻光端機
- 產品型號：YTCDD-8V1D
- 產品特性：傳輸8路視頻信號；無損非壓縮實時傳輸；
- 產品功能：兼容HD-CVI信號、HD-TVI信號、HD-AHD信號、960H信號以及傳統模擬視頻信號（D1、標清）；
- 產品規格：支持1280H與1920H兩種高清視頻格式；
同軸高清光端機簡介
YTHDCTA系列同軸高清光端機可以通過單芯光纖長距離光纖傳輸同軸I高清復合視頻而設計，專用于安防視頻監控系統同軸高清攝像機傳輸設備。廣州郵通公司采用自主研發高速FPGA、CPLD、ADC、DAC、光源等技術，完成非壓縮數字光電轉換技術、同軸高清混合傳輸技術。使用光纖點對點傳輸百萬像素級高清視頻，實現無延時、高可靠性的視頻傳輸，確保視頻信號經過遠程傳送而無損傷。采用國內一線品牌光模塊，確保在復雜光傳輸鏈路條件下，數字光端機傳輸各類業務信號指標。單根光纖可同時傳輸1~16路HDCVI/TVI/AHD高清復合視頻。
產品設備有完善的LED狀態指示燈,可顯示電源、視頻、數據、光信號等多功能指示狀態。可以擴展RS485數據、RS232數據、開關量、音頻、電話、以太網等多功能信號。
產品設備有完善的LED狀態指示燈,可顯示電源、視頻、數據、光信號等多功能指示狀態。可以擴展RS485數據、RS232數據、開關量、音頻、電話、以太網等多功能信號。

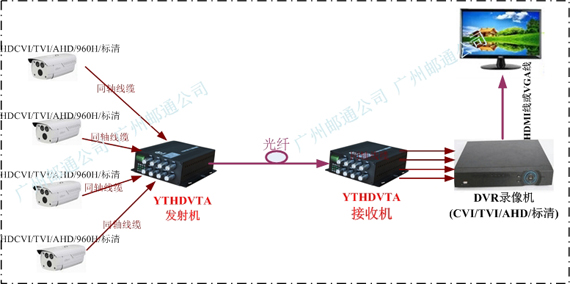

同軸高清光端機方案圖
產品簡介
YTCDD系列同軸高清光端機是廣州郵通公司自主研發生產的，可以通過單芯光纖長距離光纖傳輸同軸高清復合視頻而設計，專用于安防視頻監控系統同軸高清攝像機傳輸設備。YTCDD系列同軸高清光端機采用自主研發高速FPGA、CPLD、ADC、DAC、光源等技術，完成非壓縮數字光電轉換技術、同軸高清混合傳輸技術。使用光纖點對點傳輸百萬像素級高清視頻，實現無延時、高可靠性的視頻傳輸，確保視頻信號經過遠程傳送而無損傷。采用國內一線品牌光模塊，確保在復雜光傳輸鏈路條件下，數字光端機傳輸各類業務信號指標。單根光纖可同時傳輸1~16路HDCVI/TVI/AHD高清復合視頻。
YTCDD系列HDCVI/TVI/AHD高清光端機包括發送端和接收端，產品設備有LED指示燈可顯示電源、視頻、數據、光信號等多功能指示狀態?？梢詳U(kuò)展RS485數據、RS232數據、開關量、音頻、電話、以太網等多功能信號。
YTCDD系列HDCVI/TVI/AHD高清光端機包括發送端和接收端，產品設備有LED指示燈可顯示電源、視頻、數據、光信號等多功能指示狀態?？梢詳U(kuò)展RS485數據、RS232數據、開關量、音頻、電話、以太網等多功能信號。
產品特點
● 傳輸8路視頻信號；
● 無損非壓縮實時傳輸；
● 兼容HD-CVI信號、HD-TVI信號、HD-AHD信號、960H信號以及傳統模擬視頻信號（D1、標清）；
● 支持1280H與1920H兩種高清視頻格式；
● 使用高性能模數ADC、數模DAC轉換芯片；
● 自動識別輸入視頻格式；
● 全部接口采用三級防靜電、防雷保護；
● 表面貼裝器件，確保產品體積小、穩定性高、可靠性高；
● 極低的電磁干擾（EMI）、射頻干擾（RFI）以及共地回路干擾；
● 豐富的LED 指示燈，診斷指示；
● 兼容國內所有品牌同軸高清攝像機、同軸高清硬盤錄像機等產品；
● 鋁合金外殼壁掛式（1路、2路、4路、8路）、1U機架機箱、3U機架插卡式；
● 即插即用，支持熱插拔插卡式；
● 尺寸小、功耗小、抗干擾能力強、保真度高等優點；
● 工業級寬溫度范圍（-40℃～+80℃），適應更多環境；
● 無損非壓縮實時傳輸；
● 兼容HD-CVI信號、HD-TVI信號、HD-AHD信號、960H信號以及傳統模擬視頻信號（D1、標清）；
● 支持1280H與1920H兩種高清視頻格式；
● 使用高性能模數ADC、數模DAC轉換芯片；
● 自動識別輸入視頻格式；
● 全部接口采用三級防靜電、防雷保護；
● 表面貼裝器件，確保產品體積小、穩定性高、可靠性高；
● 極低的電磁干擾（EMI）、射頻干擾（RFI）以及共地回路干擾；
● 豐富的LED 指示燈，診斷指示；
● 兼容國內所有品牌同軸高清攝像機、同軸高清硬盤錄像機等產品；
● 鋁合金外殼壁掛式（1路、2路、4路、8路）、1U機架機箱、3U機架插卡式；
● 即插即用，支持熱插拔插卡式；
● 尺寸小、功耗小、抗干擾能力強、保真度高等優點；
● 工業級寬溫度范圍（-40℃～+80℃），適應更多環境；
技術參數
物理接口：FC\SC\ST接口，單模\多模單纖
傳輸距離：20～120km（默認20KM）
輸入/輸出波長：發送端：1310nm發送1550nm接收；
接收端：1550nm發送1310nm接收
發送端輸入電平：>500mVp-p
接收端輸出電平：1Vp-p
輸入自動電纜均衡：1080p：75-5同軸線支持300m
720p ：75-5同軸線支持500m
發送端輸入反射損耗：>15dB
輸入輸出阻抗：75歐
視頻物理接口：BNC接口
視頻帶寬：62.5MHz
采樣帶寬：8bit
RS485數據波特率：1200-115200bps
誤碼率：<10-9
工作模式：半雙工
指示燈：光鏈、電源、數據、視頻源指示燈
電源：DC5V 2A
功耗：≤5W
使用濕度：10%－90%
高低溫 ﹣40℃-75℃
傳輸距離：20～120km（默認20KM）
輸入/輸出波長：發送端：1310nm發送1550nm接收；
接收端：1550nm發送1310nm接收
發送端輸入電平：>500mVp-p
接收端輸出電平：1Vp-p
輸入自動電纜均衡：1080p：75-5同軸線支持300m
720p ：75-5同軸線支持500m
發送端輸入反射損耗：>15dB
輸入輸出阻抗：75歐
視頻物理接口：BNC接口
視頻帶寬：62.5MHz
采樣帶寬：8bit
RS485數據波特率：1200-115200bps
誤碼率：<10-9
工作模式：半雙工
指示燈：光鏈、電源、數據、視頻源指示燈
電源：DC5V 2A
功耗：≤5W
使用濕度：10%－90%
高低溫 ﹣40℃-75℃
